Description
Support et système d’attelage pour échelles d’origine largeur 330 ou 390mm, épaisseur 32mm, axes de verrouillage Ø25mm
Modules pour échelles
-

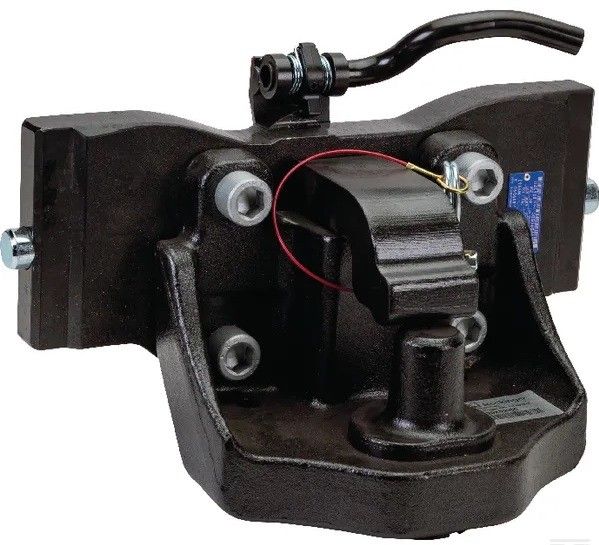

Piton
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Entraxe (modèle std) |
Charge au point d'attelage (kg) |
Valeur D (kN) |
|
Piton 330mm |
25 |
32 |
160x100 |
3000 |
89,3 |
|
Piton 390mm |
25 |
32 |
160x100 |
3000 |
98,1 |

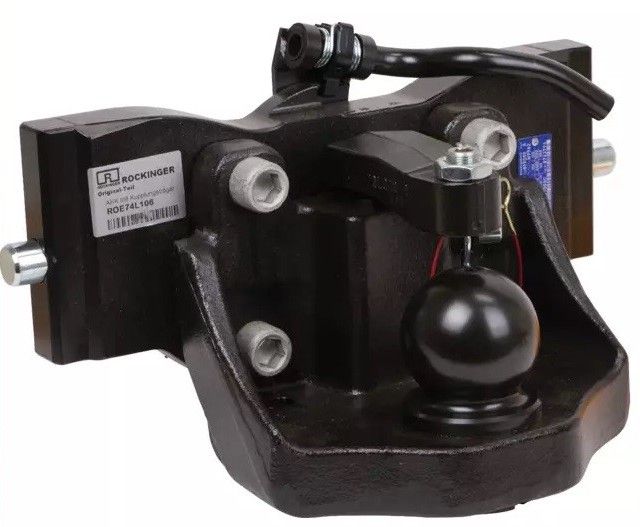

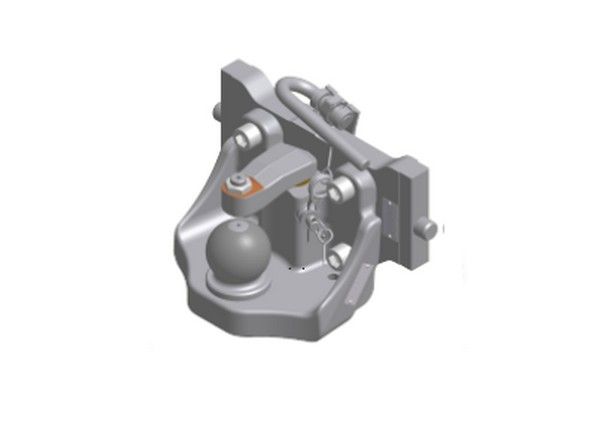

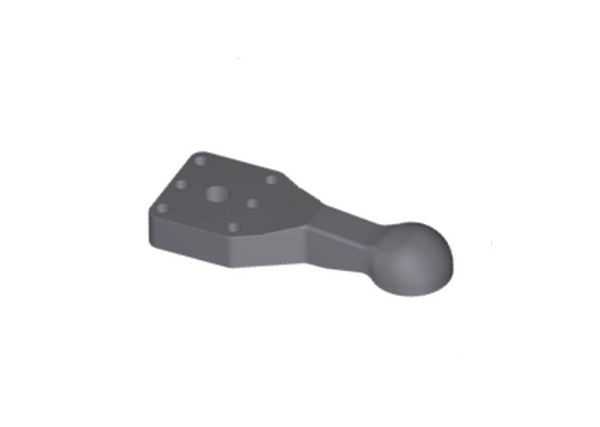

- Boule Ø80
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Entraxe (modèle std) |
Charge au point d'attelage (kg) |
Valeur D (kN) |
|
Piton 330mm |
25 |
32 |
160x100 |
3000 |
89,3 |
|
Piton 390mm |
25 |
32 |
160x100 |
4000 |
98,1 |

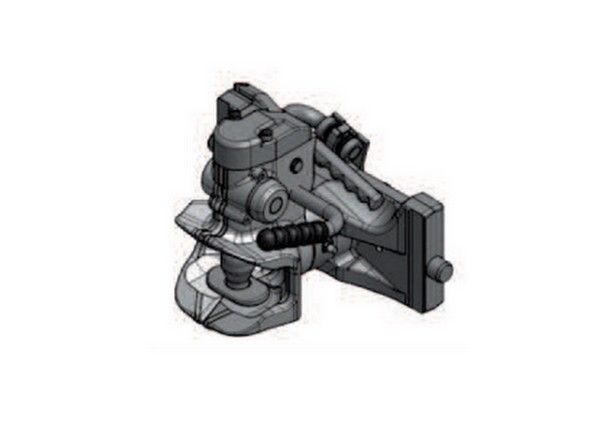

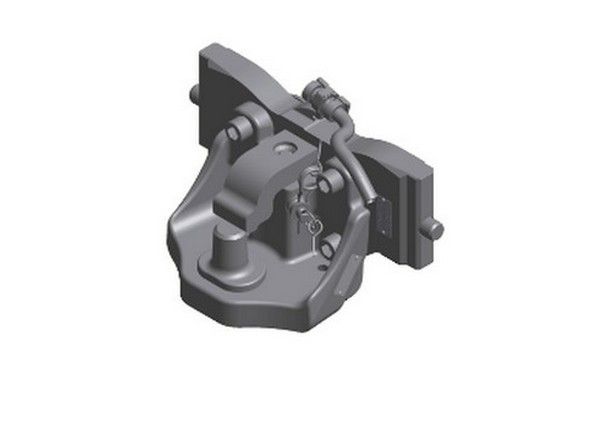

- Chape standard ou automatique

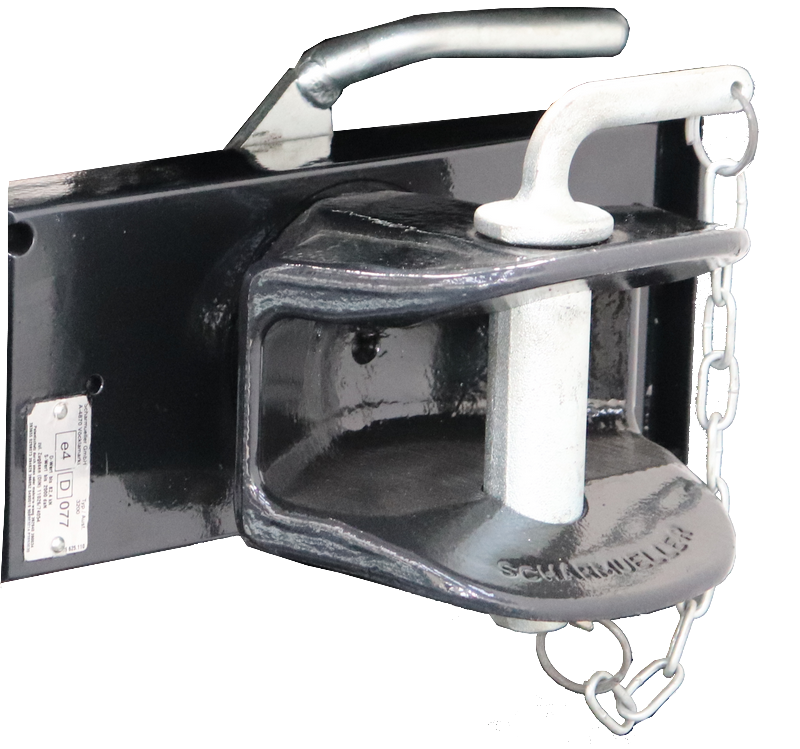

- Chape tournante
- Chape fixe
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Charge au point d'attelage (kg) |
Valeur D (kN) |
|
Chape standard ou automatique 330/390mm |
25 |
32 |
2000 |
120 |
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Charge au point d'attelage (kg) |
Valeur D (kN) |
|
Chape tournante 330/390mm |
25 |
32 |
1000 |
82,4 |
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Entraxe |
|
Chape fixe 330/390mm |
25 |
32 |
160x100 |

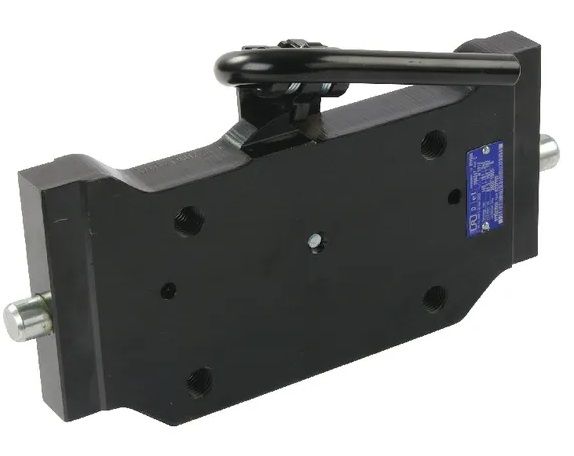

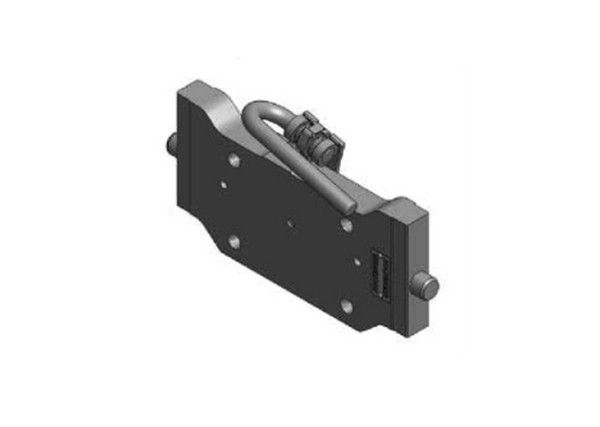

- Support nu
|
Modèle |
Ø broche de fixation (mm) |
Largeur glissières (mm) |
Entraxe |
Charge au point d'attelage (kg) |
Valeur D (kN) |
|
Support nu 330mm |
25 |
32 |
160x100 |
3000* |
89,3/102* |
|
Support nu 390mm |
25 |
32 |
160x100 |
4000* |
98,1/102* |
*La charge verticale et la valeur D dépendent de la longueur de l'attelage

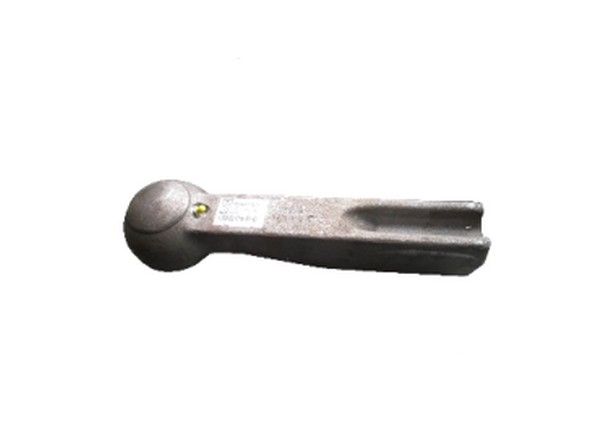

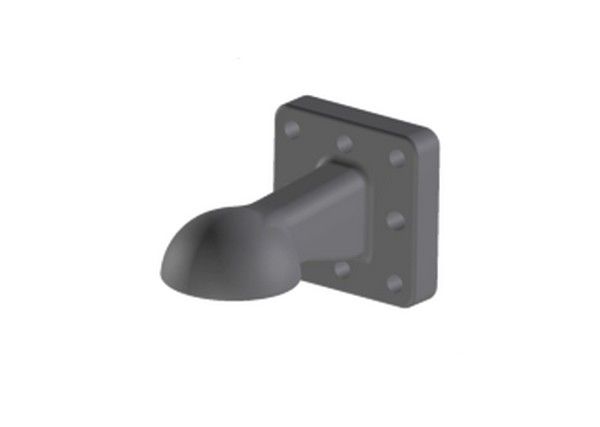

Calottes coté outil
Compatibles aux tracteurs
